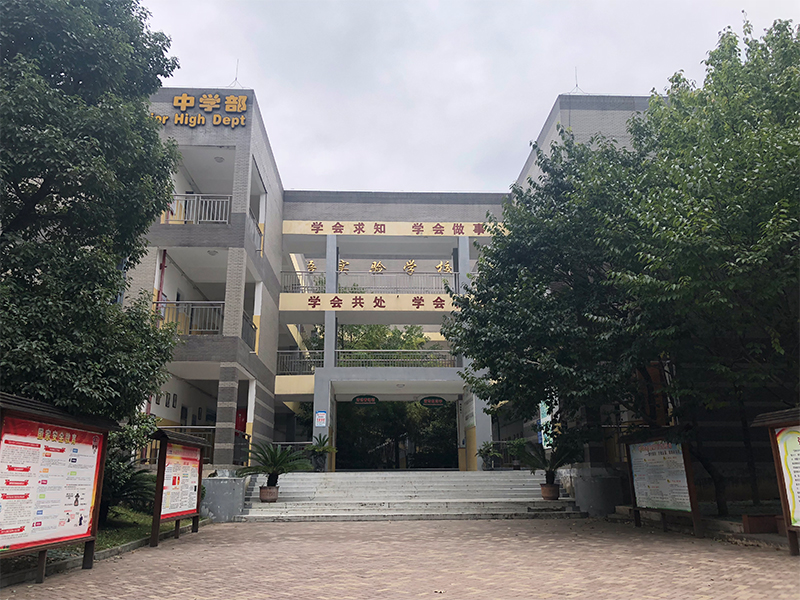

花溪试验学校

贵阳市英语实验学校是一所全日制、寄宿式中小学。全校师生约3000人。为解决校区师生冬季供暖及生活热水需求,新建采暖及热水系统。

项目施工概况

1、该项目采暖面积约2.4万平方米,分别由6栋不同功能建筑物组成。2、其中3栋宿舍楼除需满足采暖要求外,另需提供24小时生活热水。

设计方案

寝室楼

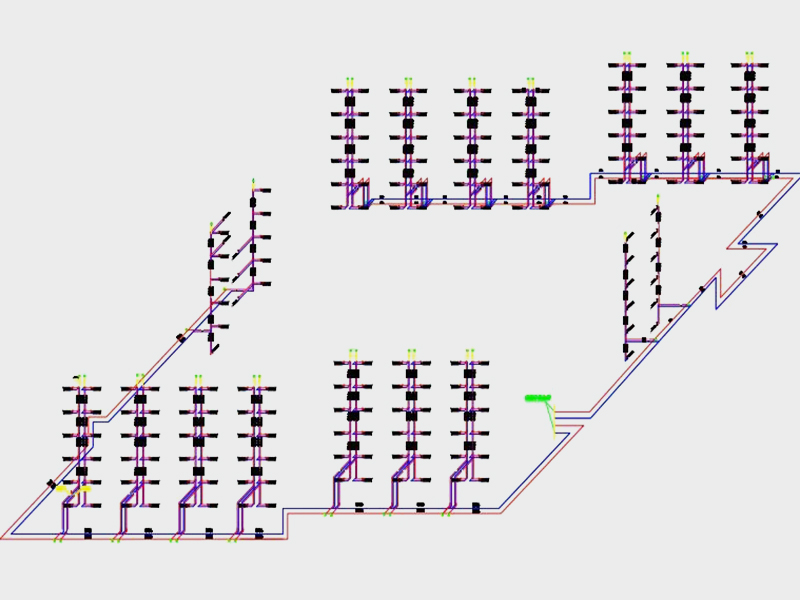

Ⅰ共6层,合计192个房间,采暖面积4000平方米。采用下供下回双管异程供暖系统,立管安装平衡阀。末端而定散热器使用了高效节能的钢制板式散热器。整栋宿舍设计20T生活热水保温箱。

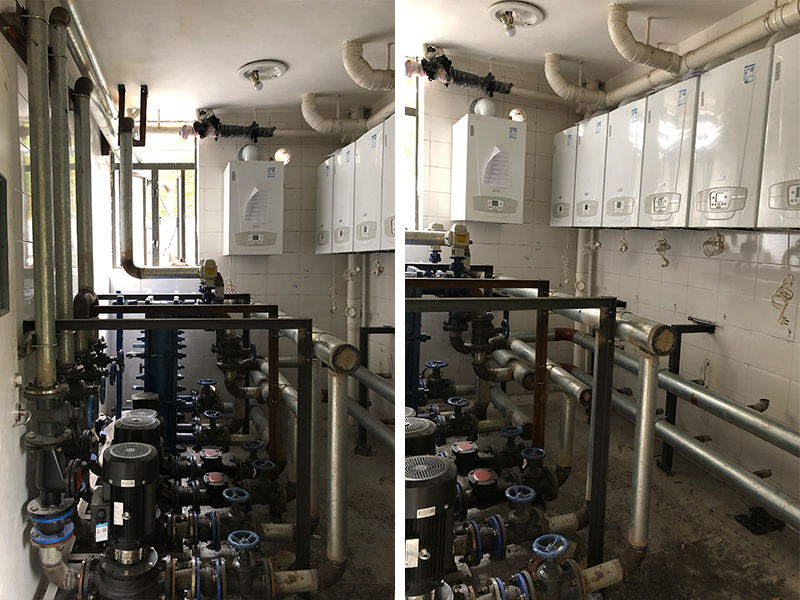

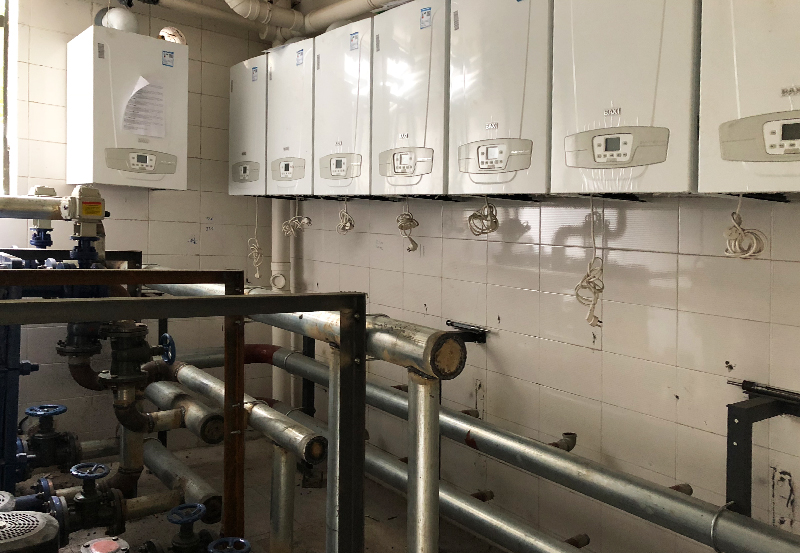

42台冷凝壁挂炉作为热源

通过10平方米和13平方米板式换热器分别进行生活热水及采暖热量交换供暖、热水加热模式全自动切换。冬夏季模式自动切换。无人值守。

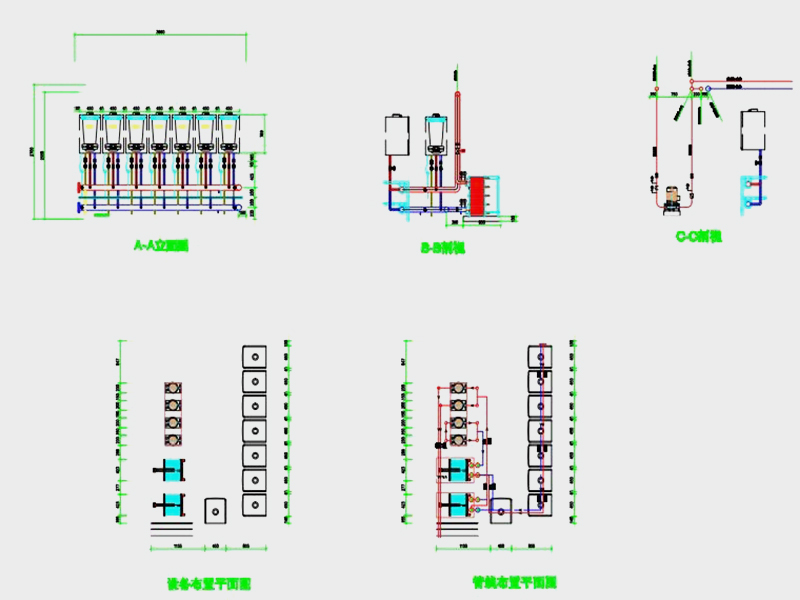

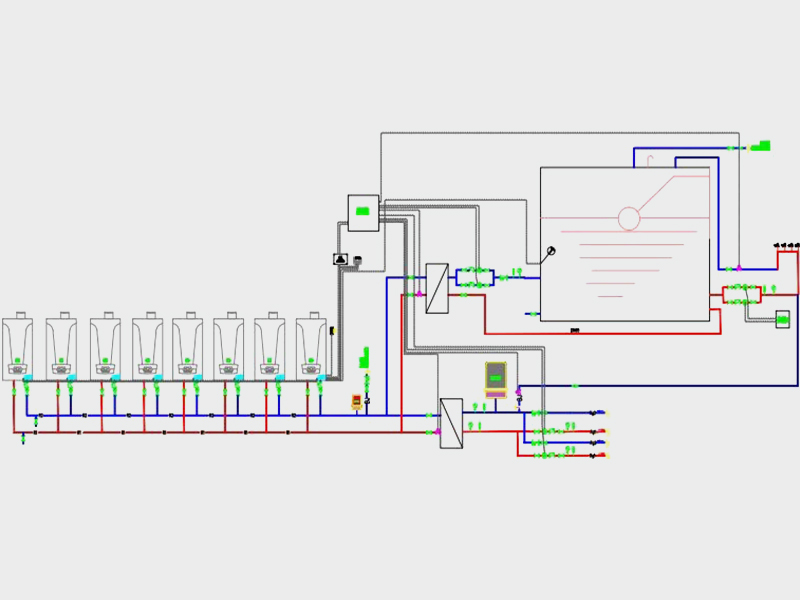

锅炉房设备布置图

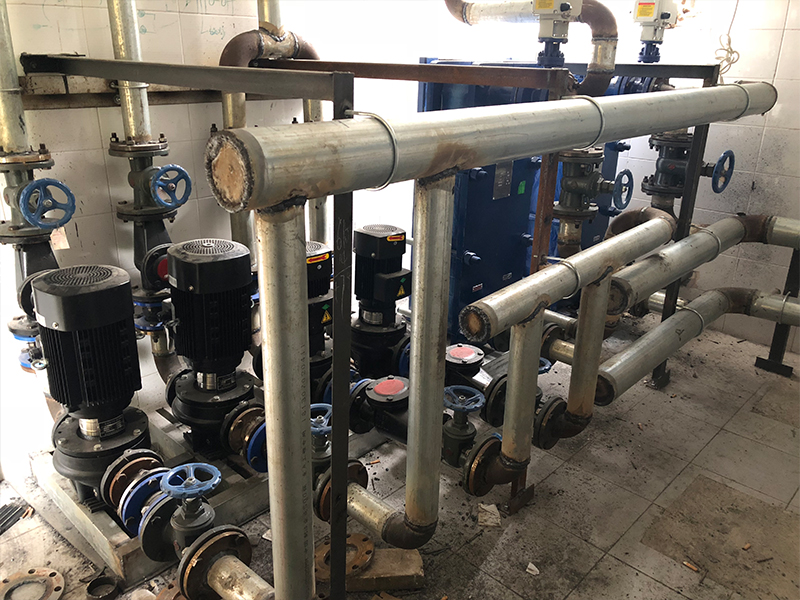

工程细节图

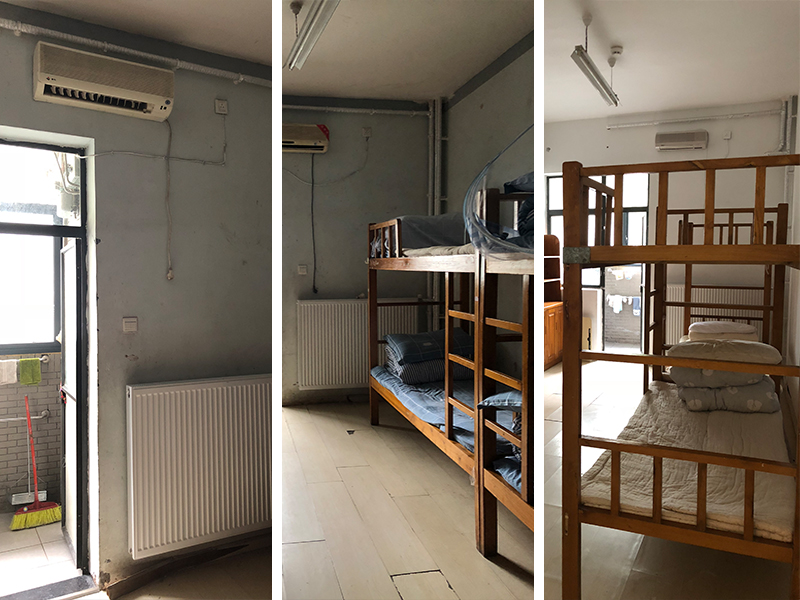

钢制板式散热器安装效果,所有管道均进行保温处理。

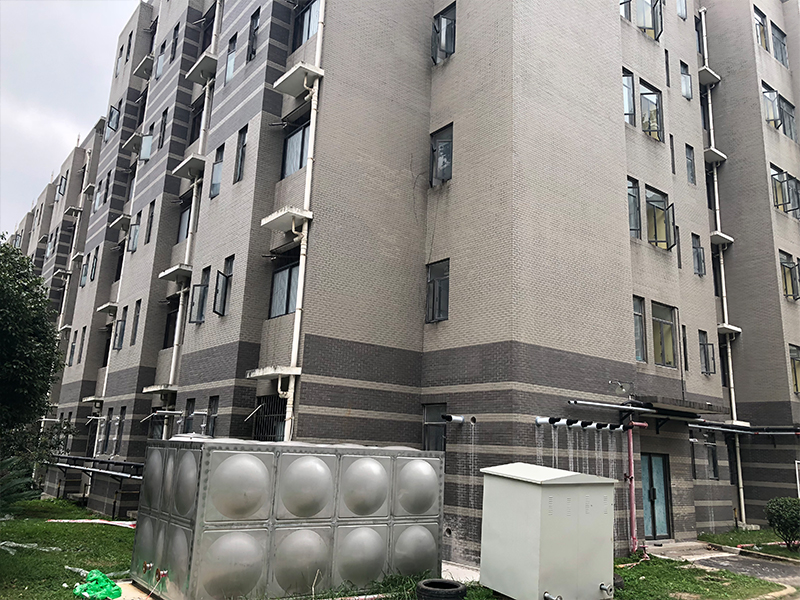

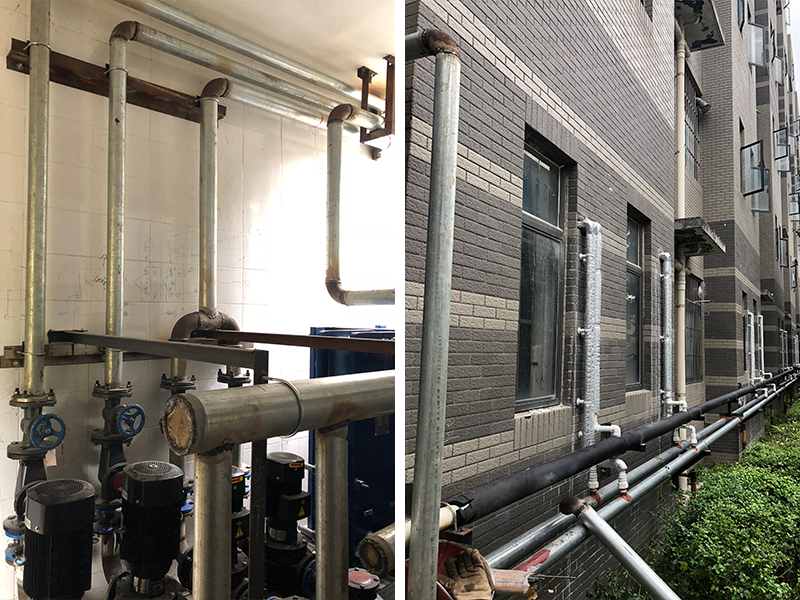

建筑外明管安装效果

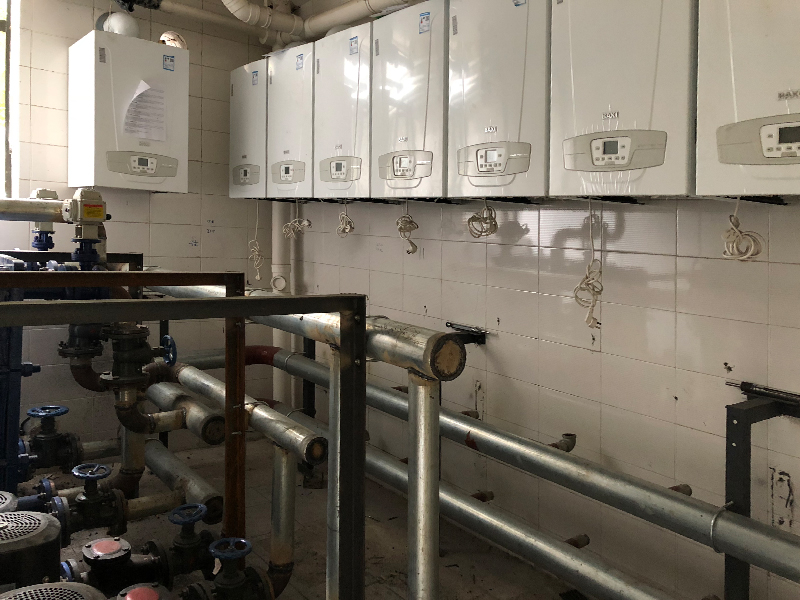

9平方米的空间集成了众多的产品设备,充分体现整套系统安装的灵活性。

精心的设计  |  精巧的产品  |  精细的施工,确保系统集成紧凑有序
